[DirectX11] D3D - Sprite2D ( 투영(Projection) 간단한 내용)

D3D 공부하던 코드를 긁어온거입니다. 코드 보실때 참고만해주세요

---

3D 공간에서 기존 카메라의 영향을 받지 않는 2D Obj를 만든다.

즉, D3D를 이용하여 2D 게임을 만들거나, 게임의 UI를 구성할때 많이 사용된다.



Sprite2D의 구성요소는

유저에게 보여줘야할 2D Obj -> sprite

2D를 비춰줄 전용 카메라 Obj -> camera2D

2D를 이미지를 렌더링해줄 컴포넌트 ->SpriteRenederer

2D에 사용할 전용 VS셰이더와 PS셰이더 -> sprite_vertexShader, sprite_pixelShader

셰이더를 사용하면 필요한 HLSL -> sprite2D_ps.hlsl,sprite2D_vs.hlsl (따로작성)



<HLSL 작성>

//sprite2D.ps.hlsl

struct PixelInput
{
	float4 position : SV_POSITION;
	float4 color : COLOR;
	float2 texcoord : TEXCOORD0;
}; //빛의 영향을 받지 않기 때문에 법선벡터 data를 가질필요가 없다.

Texture2D tex : TEXCOORD: register(t0);
SamplerState sample : SAMPLER: register(s0);
float4 main(PixelInput input) : SV_TARGET
{
	return input.color * tex.Sample(sample, input.texcoord);
}

//======================================================

// sprite2D.vs.hlsl

#pragma pack_matrix(row_major)
cbuffer constants
{
	matrix worldMatrix;
	matrix viewProjectionMatrix;
};
struct VertexInput
{
	float3 position : POSITION;
	float4 color : COLOR;
	float2 texcoord : TEXCOORD0;
	float3 normal : NORMAL;
};
struct VertexOutput
{
	float4 position : SV_POSITION;
	float4 color : COLOR;
	float2 texcoord : TEXCOORD0;
}; // ps.hlsl의 input과 vs.hlsl의 output은 똑같아야한다.(중요)

VertexOutput main(VertexInput input)
{
	VertexOutput output;
	output.position = mul(float4(input.position, 1.0f), worldMatrix);
	output.position = mul(output.position, viewProjectionMatrix);
	output.color = input.color;
	output.texcoord = input.texcoord;
	return output;
}

<SpriteRenderer 생성(컴포넌트)>

//SpriteRenderer class 생성 - 컴포넌트로 사용

// DXSpriteRenderer.h
#pragma once
#include "../DXGameObject.h"
#include "../Model.h"
class DXSpriteRenderer : public RenderComponent
{
    private:
        std::unique_ptr<Mesh> mesh; //그림을 그릴 mesh

        ID3D11DeviceContext* deviceContext;
        ConstantBuffer<Matrices>* vsConstantBuffer; //VertexShader에서 사용할 행렬data
    public:
        DXSpriteRenderer(DXGameObject* owner); // Render컴포넌트를 자기자신으로 선언 하는 생성자

        //sprite이미지를 로드해서 Mesh에 초기화
        void LoadSpriteImage(ID3D11Device* device, ID3D11DeviceContext* deviceContext, ConstantBuffer<Matrices>& vsConstantBuffer, const std::string& filename);

    protected:
    	virtual void Opertate() override;
};

//=========================================

// DXSpriteRenderer.cpp

#include "DXSpriteRenderer.h"
DXSpriteRenderer::DXSpriteRenderer(DXGameObject* owner) :
    RenderComponent(owner),
    deviceContext(nullptr),
    vsConstantBuffer(nullptr)
{
}


void DXSpriteRenderer::LoadSpriteImage(ID3D11Device* device, ID3D11DeviceContext* deviceContext, ConstantBuffer<Matrices>& vsConstantBuffer, const std::string& filename)
{
	//2DspriteRenderer의 deviceContext,vsConstantBuffer 초기화
	this->deviceContext, = deviceContext;
	this->vsConstantBuffer = &vsConstantBuffer;

    //vertex 벡터 초기화
	std::vector<ModelVertex> vertices =
	{
		ModelVertex(-0.5f, -0.5f, 0.0f,0.0f, 0.0f), // top left
		ModelVertex(0.5f, -0.5f, 0.0f,1.0f, 0.0f), // top right
		ModelVertex(-0.5f, 0.5f, 0.0f,0.0f, 1.0f), // bottom left
		ModelVertex(0.5f, 0.5f, 0.0f,1.0f, 1.0f), // bottom right
	};
    //index 벡터 초기화
	std::vector<DWORD> indices =
	{
		0, 1, 2,
		2, 1, 3
	};

    //인자값으로 가져온 텍스쳐 파일이름을 Texture생성자에서 2D이미지 로드
	std::vector<Texture> textures = { Texture(device, filename) };
	//mesh에 data를 초기화해서 모델링하는 작업
    mesh = std::make_unique<Mesh>(device, deviceContext, vertices, indices, textures, XMMatrixIdentity());
}

//constantBuffer = 정점 및 픽셀 셰이더에서 사용될 상수를 모아 놓은 버퍼이다.
//ConstantBuffer에 월드행렬과 뷰투영 행렬을 초기화 하고 메모리락(ApplyChanges) 한 뒤 mesh를 Draw한다.
void DXSpriteRenderer::Opertate()
{
	deviceContext->VSSetConstantBuffers(0, 1, vsConstantBuffer->GetAddressOf());
	vsConstantBuffer->data.world = mesh->GetTransformMatrix() * owner->GetTransform()->GetWorldMatrix();
	vsConstantBuffer->data.viewProjection = viewProjectionMatrix;
	vsConstantBuffer->ApplyChanges();
	mesh->Draw();
}

<DirectX 11 Graphics 의 2D sprite 추가>

: DirectX 11 Graphics : DirectX 11 기반으로 씬(Scnen)을 렌더링하기 위한 그래픽스 객체

// DirectX11Graphics.h

#include "Components/DXSpriteRenderer.h" //SpriteReneder 헤더 추가
class DirectX11Graphics final : public Graphics
{
Private:
	...
    VertexShader sprite_vertexShader; //2Dsprite VS
    PixelShader sprite_pixelShader; //2Dsprite PS
    DXGameObject camera2D; //2D 전용 카메라 Obj
    DXGameObject sprite; //2D 이미지 mesh
	...
};

//=================================

// DirectX11Graphics.cpp

void DirectX11Graphics::RenderFrame()
{
	...
    //deviceContext에 sprite관련 data를 Set(IA,VS,PS)
    deviceContext->IASetInputLayout(sprite_vertexShader.GetInputLayout());
    deviceContext->VSSetShader(sprite_vertexShader.GetShader(), NULL, 0);
    deviceContext->PSSetShader(sprite_pixelShader.GetShader(), NULL, 0);
    //Camera2D에 뷰투영행렬을 인자값으로 가져와서 draw를 실행
    sprite.Draw(camera2D.GetComponent<DXCamera>()->GetViewProjectionMatrix());
    swapChain->Present(NULL, NULL);
}

//Shader Init
bool DirectX11Graphics::InitializeShader()
{
   ...
    //vs,ps HLSL Initialize
    if (!sprite_vertexShader.Initialize(device.Get(), L"sprite2D.vs.hlsl", inputLayout,
    numElements)) return false;
    if (!sprite_pixelShader.Initialize(device.Get(), L"sprite2D.ps.hlsl")) return false;
    return true;
}

//Scene Init
bool DirectX11Graphics::InitializeScene()
{

...
		//Cam(Base컴포넌트)에 DXCamera(컴포넌트)추가
		DXCamera* cam = camera2D.AddComponent<DXCamera>();
        //Cam의 투영방법 Set : 직교 투영
		cam->SetProjectionType(ProjectionType::Orthographic);
		//카메라 좌표계 원점을 left,top에서 중앙으로 옮기는 과정
		cam->SetProjection(screenWidth, screenHeight, -10.0f, 10.0f);

		//2D 이미지(sprite)dp Renderer 컴포넌트 추가후 이미지 로드
		sprite.AddComponent<DXSpriteRenderer>()->LoadSpriteImage(
			device.Get(), deviceContext.Get(), constantMatricesBuffer,
			"Textures\\hello_world_sprite.jpg");

		//2D이미지는 Scale 및 Translation 조정시 3D처럼 원본의 배율이 아닌 직접 값을 입력해야된다.
		//sprite.GetTransform()->SetLocalScale({ 100.0f, 100.0f, 1 }); // Scale Set
		//sprite.GetTransform()->SetLocalRocation({ 0, 0, 30.0f }); // Rotation Set(Z축을 회전시켜야 2D이미지가 회전됨)
        //sprite.GetTransform()->SetTranslation({ 100.0f, 100.0f, 0 }); // Translation Set
        /**/


...
}



2D 카메라 세팅중 직교투영과 좌표계 수정이 필요하다.

bool DirectX11Graphics::InitializeScene()
{        ...
        //Cam의 투영방법 Set : 직교 투영
		cam->SetProjectionType(ProjectionType::Orthographic);
		//카메라 좌표계 원점을 left,top에서 중앙으로 옮기는 과정
		cam->SetProjection(screenWidth, screenHeight, -10.0f, 10.0f);
        ...
}

 [2D카메라 투영 세팅]

//DXCamera 투영 행렬을 Set 하는 함수
void DXCamera::SetProjection(float width, float height, float nearZ, float farZ, float fovDegrees)
{
	this->width = width;
	this->height = height;
	this->nearZ = nearZ;
	this->farZ = farZ;
	this->fovDegrees = fovDegrees;

	switch (type)
	{ // 원근/직교(Perspective/Orthographic) 투영 행렬 생성.
	case ProjectionType::Perspective: projectionMatrix = XMMatrixPerspectiveFovLH(fovDegrees * Deg2Rad, (width / height), nearZ, farZ); break;
	case ProjectionType::Orthographic: projectionMatrix = XMMatrixOrthographicOffCenterLH(-width / 2, width / 2, height / 2, -height / 2, nearZ, farZ); break;
	}
}

DXCamera 객채 생성자에서 원근투영(Perspective)으로 set하게 해놨기 떄문에 직교투영(Orthographic)으로 set해줘야한다.



-원근투영

뷰투영행렬 연산을 거쳐 카메라 화면(유저가 보는 화면 = viwe port)이 모니터에 출력되는데

이때 데카르트 좌표계(정규좌표)를 사용하고 있다.

우리가 흔히 쓰는 데카르트 좌표계가 기준

 그렇기 때문에 원점(0,0)이 Width,Height 값만 있으면 원점은 정중앙으로 인식된다.

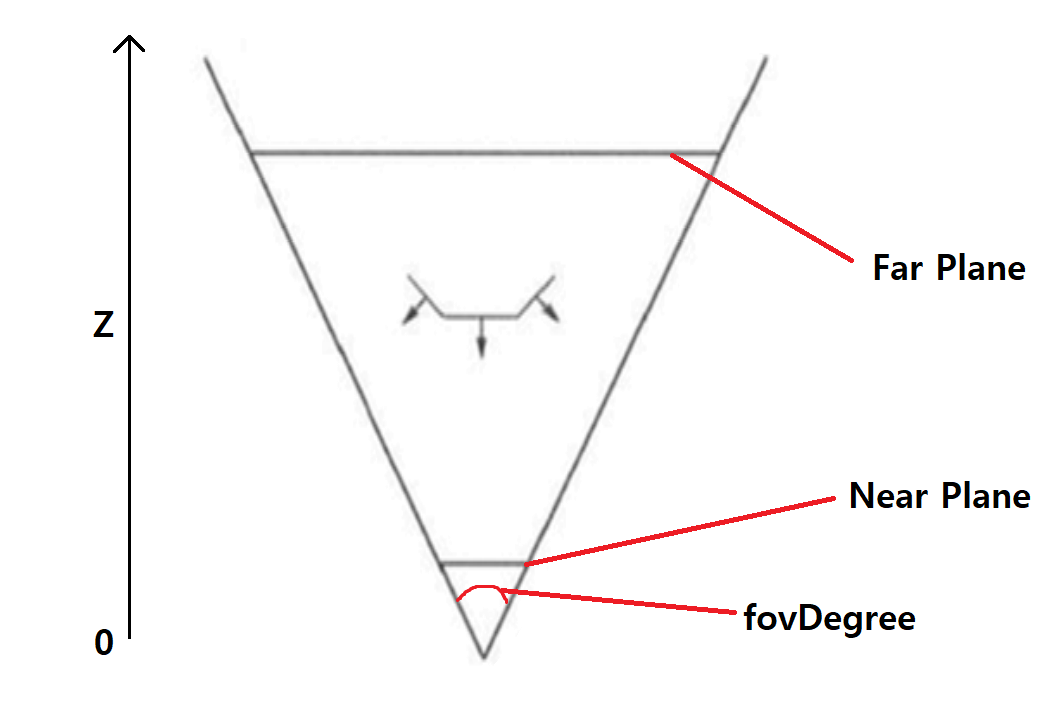

XMMatrixPerspectiveFovLH(fovDegrees * Deg2Rad, (width / height), nearZ, farZ);

view Space의 각도(=카메라의 각도) , (카메라 화면 폭 / 카메라 화면 높이) , 가까운 Z축 plane , 멀리있는 Z축 plane



-직교투영

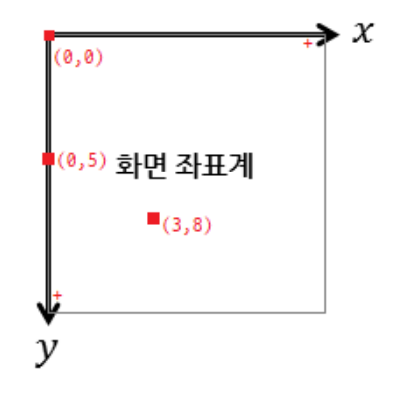

원근투영과는 다르게 직교투영은 화면좌표계(컴퓨터좌표계)를 사용한다.

원점(0,0)이 정중앙이 아닌 left,top으로 되있기 때문에 쉽게 사용하라면 원근투영처럼 원점을 정중앙으로 옮겨줘야 된다.

Y축의 증감 방향이 반대로 되어있다.

XMMatrixOrthographicOffCenterLH(-width / 2, width / 2, height / 2, -height / 2, nearZ, farZ);

width와 height의을 절반으로 나눠 -,+값으로하면 원하는 카메라 화면을 구할수 있다.
